锐捷局域网配置上网路由核心交换机接入交换机

时间:2020-05-11 作者: 原创 阅读:

局域网中交换机的配置(交换机上网配置):


01 组网需求、拓扑、配置要点

02 出口路由器配置

03 核心交换机配置

04 接入交换机配置

一、组网需求

某公司新建网络,采购了路由器、核心交换机、POE交换机、无线设备(APAC)等设备,内网涉及到有线办公网络、无线办公网络、财务专用网络、监控网络等。整网需求如下:

1、要求将有线办公网络、无线办公网络、财务专用网络、监控网络区分开;

2、有线办公网络、无线办公网络的用户需要自动获取IP,财务专用网络、监控网络的用户需要手动配置IP(静态IP);

3、只允许有线办公网络可以访问财务网络,其余网络之间均可以互访;

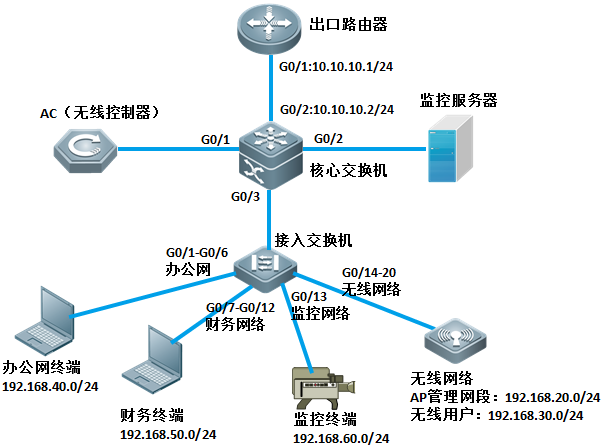

二、组网拓扑

 岳阳新今品贸易有限公司,湖南弱电系统工程,湖南建筑智能化工程



    交换机管理VLAN 10192.168.10.0/24

AP管理     VLAN 20192.168.20.0/24

无线用户   VLAN 30 192.168.30.0 /24

办公网络   VLAN 40 192.168.40.0 /24

财务网络   VLAN 50 192.168.50.0/24

监控网络   VLAN 60 192.168.60.0/24


三、配置要点

1、配置出口路由器:

1)配置上网,并写回指路由;

2)保存配置;

2、配置核心交换机(这里以S5750-E为例):

1)VLANSVI配置:创建对应的VLAN ,并且针对每个VLAN创建对应的三层接口(SVI口)并配置IP

2)接口配置:

2.1)AC(无线控制器)是直连在核心交换机上的,核心交换机和AC(无线控制器)互联接口配置为TRUNK(案例中为G0/1口),并对TRUNK进行修剪,只允许必要的VLAN通过:

2.2)核心交换机和监控服务器互联的接口(案例中为G0/2口),配置为ACCESS接口,并划分到对应VLAN

2.3)核心交换机与接入交换机互联的接口(案例中为G0/3口),配置成TRUNK接口,并对TRUNK接口进行修剪,只允许必要的VLAN通过:

2.4)核心交换机和出口路由器互联的接口配置为No Switchport口(案例中为G0/24口),并配置IP

3)路由配置:核心交换机上配置默认路由,下一跳为出口网关设备与核心交换机互连接口的IP

4)Telnet登录管理配置:核心交换机上配置Enable密码,同时配置VTY等让交换机可以被Telnet登录管理;

5)DHCP配置:核心交换机上配置DHCP功能,为用户动态分配地址;

6)ACL配置:核心交换机上通过配置ACL,只允许有线办公网络访问财务网络,其余网络之间均可以互访;

7)保存配置

3、配置接入交换机(这里以S2928G-24P为例):

1)VLANSVI配置:创建对应的VLAN,并且针对管理VLAN创建对应的三层接口(SVI口)并配置IP

2)接口配置:

2.1)接入交换机与核心交换机互联的接口(案例中为G0/24口),配置成TRUNK接口,并对TRUNK接口进行修剪,只允许必要的VLAN通过;

2.2)接入交换机连接办公(案例中为G0/1-6)、财务(案例中为G0/7-12)、监控等终端的接口(G0/13),配置为ACCESS接口,并划分到对应VLAN

2.3)接入交换机与无线AP互联接口的配置,会因为无线AP是本地转发还是集中转发模式而有所区别:

2.3.1)本地转发,无线AP的接口(G0/14-20)配置为TRUNK接口,Native VLAN为无线管理网段VLAN,对TRUNK进行VLAN裁剪,只允许无线AP管理VLANVLAN20)及无线用户VLANVLAN30)通过;

2.3.2)集中转发,无线AP的接口(G0/14-20)配置为ACCESS接口,ACCESS接口对应的VLAN为无线AP管理VLAN20

3)接入交换机上配置默认路由,下一跳为核心交换机与接入交换机互连接口管理VLAN的地址(即核心交换机上SVI10IP地址);

4)Telnet登录管理配置:接入交换机上配置Enable密码,同时配置VTY等让交换机可以被Telnet登录管理;

5)保存配置

1、配置出口路由器

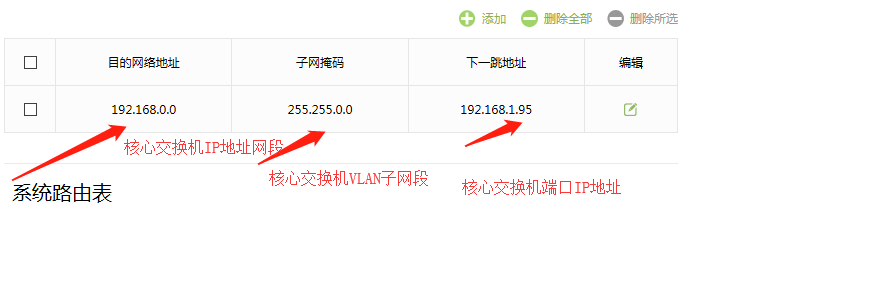

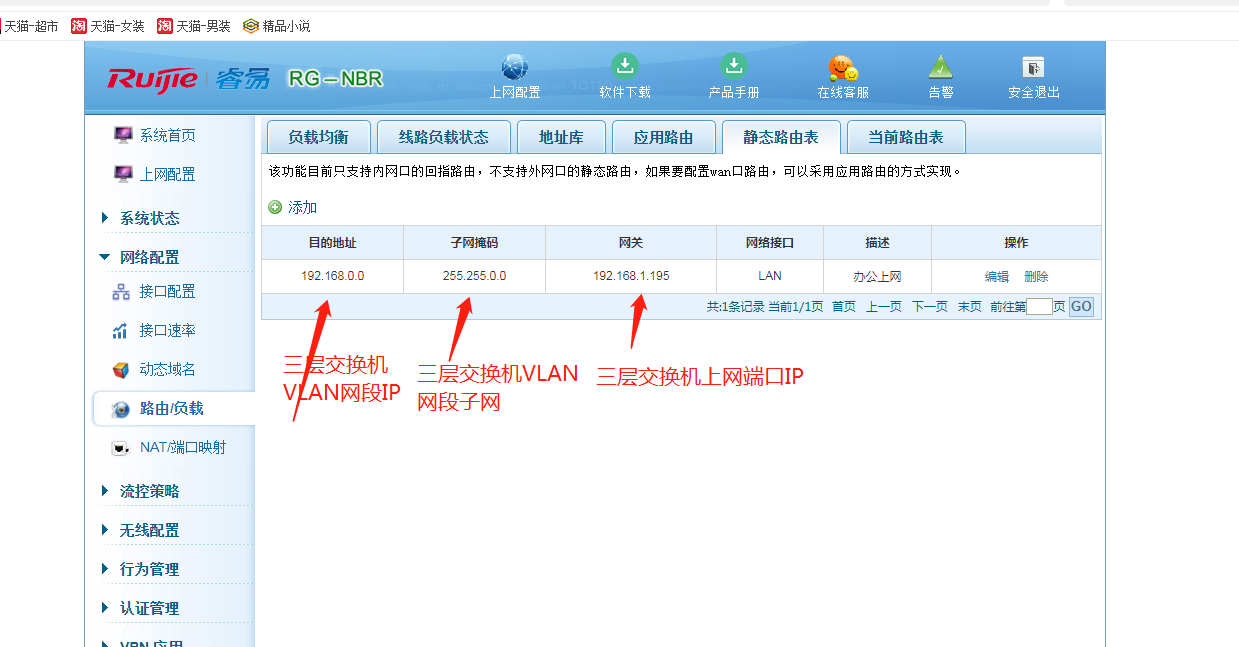

1)配置上网,并写回指路由:

Ruijie>en

Ruijie#conf t

Ruijie(config)#int g0/1

Ruijie(config-if-GigabitEthernet 0/1)#ip address 10.10.10.1 255.255.255.0

Ruijie(config-if-GigabitEthernet 0/1)#exit

Ruijie(config)# ip  route 192.168.0.0 255.255.0.0 10.10.10.2     //配置回指路由,因为内网用户都属于192.168.0.0/16网段



2)保存配置

Ruijie(config)#exit

Ruijie#write


2、配置核心交换机(这里以S5750-E为例):

1)创建对应的VLAN ,并且针对每个VLAN创建对应的三层接口(SVI口)并配置IP

Ruijie>en

Ruijie# conf t

Ruijie(config)#vlan 10        //创建交换机管理VLANVLAN10

Ruijie(config-vlan)#vlan 20        //创建AP管理VLANVLAN20

Ruijie(config-vlan)#vlan 30      //创建无线用户VLANVLAN30

Ruijie(config-vlan)#vlan 40      //创建办公网络VLANVLAN40

Ruijie(config-vlan)#vlan 50    //创建财务网络VLANVLAN50

Ruijie(config-vlan)#vlan 60    //创建监控网络VLANVLAN60

Ruijie(config-vlan)#exit


Ruijie(config)#int vlan 10        //针对交换机管理VLAN创建对应的三层接口(SVI口)并配置IP 192.168.10.1/24

Ruijie(config-if-VLAN 10)#ip add 192.168.10.1 255.255.255.0

Ruijie(config-if-VLAN 10)#exit

Ruijie(config)#int vlan 20      //针对AP管理VLAN创建对应的三层接口(SVI口)并配置IP 192.168.20.1/24

Ruijie(config-if-VLAN 20)#ip add 192.168.20.1  255.255.255.0

Ruijie(config-if-VLAN 20)#exit

Ruijie(config)#int vlan 30     //针对无线用户VLAN创建对应的三层接口(SVI口)并配置IP 192.168.30.1/24

Ruijie(config-if-VLAN 30)#ip add 192.168.30.1  255.255.255.0

Ruijie(config-if-VLAN 30)#exit

Ruijie(config)#int vlan 40     //针对办公网络VLAN创建对应的三层接口(SVI口)并配置IP 192.168.40.1/24

Ruijie(config-if-VLAN 40)#ip add  192.168.40.1  255.255.255.0

Ruijie(config-if-VLAN 40)#exit

Ruijie(config)#int vlan 50     //针对财务网络VLAN创建对应的三层接口(SVI口)并配置IP 192.168.50.1/24

Ruijie(config-if-VLAN 50)#ip add 192.168.50.1  255.255.255.0

Ruijie(config-if-VLAN 50)#exit

Ruijie(config)#int vlan 60     //针对监控网络VLAN创建对应的三层接口(SVI口)并配置IP 192.168.60.1/24

Ruijie(config-if-VLAN 60)#ip add 192.168.60.1  255.255.255.0

Ruijie(config-if-VLAN 60)#exit


2)接口配置:

2.1AC(无线控制器)是直连在核心交换机上的,核心交换机和AC(无线控制器)互联接口配置为TRUNK(案例中为G0/1口),并对TRUNK进行修剪,只允许必要的VLAN通过:

Ruijie(config)#int g0/1

Ruijie(config-if-GigabitEthernet 0/1)#switchport mode trunk   //将与AC(无线控制器)互联接口G0/1配置为TRUNK

Ruijie(config-if-GigabitEthernet 0/1)# switchport trunk allowed vlan remove 1-9,11-19,21-29,31-39,41-49,51-59,61-4094

 //TRUNK默认允许VLAN 1-4094通过,对TRUNK进行修剪,只允许VLAN10,20,30,40,50,60通过

Ruijie(config-if-GigabitEthernet 0/1)#exit

2.2)核心交换机和监控服务器互联的接口(案例中为G0/2口),配置为ACCESS接口,并划分到对应VLAN

Ruijie(config)#int g0/2

Ruijie(config-if-GigabitEthernet 0/2)#switchport mode access  //将与监控服务器互联的接口G0/2配置为ACCESS

Ruijie(config-if-GigabitEthernet 0/2)# switchport access vlan 60 //将与监控服务器互联的接口G0/2划入VLAN 60

Ruijie(config-if-GigabitEthernet 0/2)#exit

2.3)核心交换机与接入交换机互联的接口(案例中为G0/3口),配置成TRUNK接口,并对TRUNK接口进行修剪,只允许必要的VLAN通过:

Ruijie(config)#int g0/3

Ruijie(config-if-GigabitEthernet 0/3)#switchport mode trunk   //将与接入交换机互联的接口G0/1配置为TRUNK

Ruijie(config-if-GigabitEthernet 0/3)# switchport trunk allowed vlan remove 1-9,11-19,21-29,31-39,41-49,51-59,61-4094

 //TRUNK默认允许VLAN 1-4094通过,对TRUNK进行修剪,只允许VLAN10,20,30,40,50,60通过

Ruijie(config-if-GigabitEthernet 0/1)#exit

2.4)核心交换机和出口路由器互联的接口配置为No Switchport(案例中为G0/24口),并配置IP

Ruijie(config)#int g0/24        //上联口连接路由器的接口

Ruijie(config-if-GigabitEthernet 0/24)#no switchport    //将与口路由器互联的接口G0/24配置为No Switchport

Ruijie(config-if-GigabitEthernet 0/24)#ip add 10.10.10.2 255.255.255.0       //将与口路由器互联的接口G0/24配置IP 10.10.10.2/24

Ruijie(config-if-GigabitEthernet 0/24)#exit


3)路由配置:核心交换机上配置默认路由,下一跳为出口网关设备与核心交换机互连接口的IP

Ruijie(config)#ip route 0.0.0.0 0.0.0.0 10.10.10.1          //配置默认路由,下一跳为出口网关设备与核心交换机互连接口的IP10.10.10.1


4Telnet登录管理配置:核心交换机上配置Enable密码,同时配置VTY等让交换机可以被Telnet登录管理;

Ruijie(config)#enable password ruijie             //配置Enable密码为ruijie

Ruijie(config)#line vty 0 4

Ruijie(config-line)#password ruijie              //配置Telnet密码为ruijie

Ruijie(config-line)#exit


4DHCP配置:核心交换机上配置DHCP功能,为用户动态分配地址:

Ruijie(config)#service dhcp         //启用DHCP

Ruijie(config)#ip dhcp pool AP        //为AP的管理网段创建DHCP地址池,名字为AP,该地址池中需要配置option,不需要配置DNS

Ruijie(dhcp-config)#option 138 ip 1.1.1.1    //这里的1.1.1.1AC上与AP建立隧道的地址

Ruijie(dhcp-config)#network 192.168.20.0 255.255.255.0  //为AP的管理网段动态分配192.168.20.0/24网段的地址

Ruijie(dhcp-config)#default-router 192.168.20.1      //AP管理网段的网关地址为192.168.20.1

Ruijie(dhcp-config)#exit


Ruijie(config)#ip dhcp pool wuxian        //为无线用户创建DHCP地址池,名字为wuxian

Ruijie(dhcp-config)#network 192.168.30.0 255.255.255.0    //为无线用户动态分配192.168.30.0/24网段的地址

Ruijie(dhcp-config)#dns-server 114.114.114.114 8.8.8.8  //为无线用户分配2DNS地址,分别为114.114.114.1148.8.8.8

Ruijie(dhcp-config)#default-router 192.168.30.1  //无线用户的网关地址为192.168.30.1

Ruijie(dhcp-config)#exit


Ruijie(config)#ip dhcp pool youxian        //为有线用户创建DHCP地址池,名字为youxian

Ruijie(dhcp-config)#network 192.168.40.0 255.255.255.0     //为有线用户动态分配192.168.40.0/24网段的地址

Ruijie(dhcp-config)#dns-server 114.114.114.114 8.8.8.8      //为有线用户分配2DNS地址,分别为114.114.114.1148.8.8.8

Ruijie(dhcp-config)#default-router 192.168.40.1     //有线用户的网关地址为192.168.40.1

Ruijie(dhcp-config)#exit


5ACL配置:核心交换机上通过配置ACL,只允许有线办公网络访问财务网络,其余网络之间均可以互访;

Ruijie(config)#ip access-list extended 100        //创建扩展访问控制列表,ACL列表名为100

Ruijie(config-ext-nacl)#deny ip 192.168.50.0 0.0.0.255 192.168.20.0 0.0.0.255       //阻断财务网段192.168.50.0/24AP网段192.168.20.0/24互访

Ruijie(config-ext-nacl)#deny ip 192.168.50.0 0.0.0.255 192.168.30.0.0 0.0.0.255      //阻断财务网段192.168.50.0/24和无线网段192.168.30.0/24互访

Ruijie(config-ext-nacl)#deny ip 192.168.50.0 0.0.0.255 192.168.60.0 0.0.0.255      //阻断财务网段192.168.50.0/24和监控网段192.168.60.0/24互访

Ruijie(config-ext-nacl)#permit ip any any       //放通其他所有流量

Ruijie(config-ext-nacl)#exit


Ruijie(config)#int vlan 50

Ruijie(config-if-VLAN 50)#ip access-group 100 in      //在SVI 50(财务网络网关)的in方向调用ACL100

Ruijie(config)#exit


6)保存配置

Ruijie(config)#exit

Ruijie#write


3、配置接入交换机(这里以S2928G-24P为例):

1VLANSVI配置:创建对应的VLAN,并且针对管理VLAN创建对应的三层接口(SVI口)并配置IP

Ruijie>en

Ruijie# conf t

Ruijie(config)#vlan 10        //创建交换机管理VLANVLAN10

Ruijie(config-vlan)#vlan 20        //创建AP管理VLANVLAN20

Ruijie(config-vlan)#vlan 30      //创建无线用户VLANVLAN30

Ruijie(config-vlan)#vlan 40      //创建办公网络VLANVLAN40

Ruijie(config-vlan)#vlan 50    //创建财务网络VLANVLAN50

Ruijie(config-vlan)#vlan 60    //创建监控网络VLANVLAN60

Ruijie(config-vlan)#exit


Ruijie(config)#int vlan 10        //针对交换机管理VLAN创建对应的三层接口(SVI口)并配置IP 192.168.10.1/24

Ruijie(config-if-VLAN 10)#ip add 192.168.10.2 255.255.255.0

Ruijie(config-if-VLAN 10)#exit


2)接口配置:

2.1)接入交换机与核心交换机互联的接口,配置成TRUNK接口(案例中为G0/24口),,并对TRUNK接口进行修剪,只允许必要的VLAN通过:

Ruijie(config)#int g0/24

Ruijie(config-if-GigabitEthernet 0/24)#switchport mode trunk   //将与接入交换机互联的接口G0/1配置为TRUNK

Ruijie(config-if-GigabitEthernet 0/24)# switchport trunk allowed vlan remove 1-9,11-19,21-29,31-39,41-49,51-59,61-4094

 //TRUNK默认允许VLAN 1-4094通过,对TRUNK进行修剪,只允许VLAN10,20,30,40,50,60通过

Ruijie(config-if-GigabitEthernet 0/24)#exit



2.2)接入交换机连接办公(案例中为G0/1-6)、财务(案例中为G0/7-12)、监控等终端的接口(G0/13),配置为ACCESS接口,并划分到对应VLAN

Ruijie(config)#interface range gigabitEthernet 0/1-6    //批量化配置接口,G0/1-6口是连接办公终端的,将G0/1-6口都配置为ACCESS口,并划入VLAN40

Ruijie(config-if-range)#switchport mode access          //将G0/1-6口都配置为ACCESS口,用来连接办公终端

Ruijie(config-if-range)#switchport access vlan 40   //将与办公终端互联的接口G0/1-6口划入VLAN 40

Ruijie(config-if-range)#exit


Ruijie(config)#interface range gigabitEthernet 0/7-12    //批量化配置接口,G0/7-12口是连接财务终端的,将G0/7-12口都配置为ACCESS口,并划入VLAN50

Ruijie(config-if-range)#switchport mode access          //将G0/7-12口都配置为ACCESS口,用来连接财务终端的

Ruijie(config-if-range)#switchport access vlan 50   //将与财务终端的互联的接口G0/7-12口划入VLAN 50

Ruijie(config-if-range)#exit


Ruijie(config)#interface  gigabitEthernet 0/13   //G0/13口是连接监控终端的,将G0/13口都配置为ACCESS口,并划入VLAN60

Ruijie(config-if)#switchport mode access          //将G0/13口都配置为ACCESS口,用来连接监控终端

Ruijie(config-if)#switchport access vlan 60   //将与监控终端互联的接口G0/13口划入VLAN 60

Ruijie(config-if)#exit


2.3)接入交换机与无线AP互联接口的配置,会因为无线AP是本地转发还是集中转发模式而有所区别:

2.3.1)本地转发,无线AP的接口(G0/14-20)配置为TRUNK接口,Native VLAN为无线管理网段VLAN,对TRUNK进行VLAN裁剪,只允许无线AP管理VLAN及无线用户VLAN通过

Ruijie(config)#interface range gigabitEthernet 0/14-20    //批量化配置接口,G0/14-20口是连接无线AP

Ruijie(config-if-range)#switchport mode trunk   //将与无线AP的接口(G0/14-20)配置为TRUNK接口

Ruijie(config-if-range)#switchport trunk native vlan 20   //将TRUNKNative VLAN修改为无线管理网段VLAN 20

Ruijie(config-if-range)#switchport trunk allowed vlan remove 1-19,21-29,31-4094

 //TRUNK默认允许VLAN 1-4094通过,对TRUNK进行修剪,只允许无线AP管理VLAN20及无线用户VLAN30通过

Ruijie(config-if-range)#exit


2.3.2)集中转发,无线AP的接口(G0/14-20)配置为ACCESS接口,ACCESS接口对应的VLAN为无线AP管理VLAN20

Ruijie(config)#interface range gigabitEthernet 0/14-20    //批量化配置接口,G0/14-20口是连接无线AP

Ruijie(config-if-range)#switchport mode access   //将与无线AP的接口(G0/14-20)配置为ACCESS接口

Ruijie(config-if-range)#switchport access vlan 20  //将与无线AP互联接口(G0/14-20)划入VLAN20

Ruijie(config-if-range)#exit


3)路由配置:接入交换机上配置默认路由,下一跳为核心交换机与接入交换机互连接口管理VLAN的地址(即核心交换机上SVI10IP地址);

Ruijie(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.1      //配置默认路由,下一跳为出口网关设备与核心交换机互连接口的IP192.168.10.1



4Telnet登录管理配置:接入交换机上配置Enable密码,同时配置VTY等让交换机可以被Telnet登录管理;

Ruijie(config)#enable password ruijie             //配置Enable密码为ruijie

Ruijie(config)#line vty 0 4

Ruijie(config-line)#password ruijie              //配置Telnet密码为ruijie

Ruijie(config-line)#exit



5)保存配置

Ruijie(config)#exit

Ruijie#write
